Estudio de Mapeo de Detección de Fuego y Gas

Detección de fuego y gas conforme a los estándares aplicables.

El estudio evalúa la detección de la planta con la metodología BS 60080:2020 y define cuántos detectores de gas y de flama se requieren, de qué tecnología y dónde. Aplica sobre un sistema existente o desde cero, en una o varias zonas.

Karf & Scoot Alianza técnica con Karf & Scoot · Servicios de Ingeniería, Monterrey, N.L.
Toca el plano para agregar o quitar detectores
0% de la zona de riesgo vista por al menos 1 detector
0% vista por 2 o más: permite votación 2ooN
Misma planta y mismo número de detectores: cambia la ubicación. Punto ciego 1 detector 2 o más
20+años de experiencia de TAPI
100+empresas han confiado en nuestro método
BS 60080estándar de referencia, edición 2020
6fases: del peligro a la validación en campo

El reto

Analizar la detección contra el estándar.

Cada planta cuenta con criterios y equipos propios. El estudio los evalúa contra los estándares aplicables y define si se requieren más detectores, menos o de otra tecnología.

El propio estándar BS 60080 reconoce que definir cuántos detectores se requieren y dónde es una de las tareas más complejas del diseño. Se conserva lo que cumple y se ajusta solo lo que el estudio sustenta.

Detección existente

Se verifica su cobertura contra el estándar aplicable.

RetiradoAgregado

Detección optimizada

Se retira lo redundante y se agrega lo que falta.

Los círculos amarillos muestran el área que cubre cada detector; la línea punteada, un equipo por verificar. Dibujo ilustrativo.

El servicio

Qué es un estudio de mapeo F&G.

Evaluación de la detección de gas y flama mediante simulación sobre un modelo 3D de la planta, para definir qué conservar, ajustar o agregar en cantidad, ubicación y tecnología. Aplica sobre un sistema existente o desde cero, en una o varias zonas.

01.

Modelo 3D y sistema existente.

Equipos, tuberías y estructuras, junto con los detectores instalados, si los hay.

02.

Simulación de escenarios.

Dispersión de gas e incendios en los puntos de mayor riesgo.

03.

Verificación de cobertura.

Qué detector ve cada escenario, antes de ajustar o instalar equipos.

Resultado

Cantidad, ubicación y tecnología de detectores sustentadas con evidencia cuantificable de cobertura.

Estándar de referencia

BS 60080:2020

Guía de la British Standards Institution (BSI), de 94 páginas, para ubicar detectores fijos de flama, de gas inflamable y de gas tóxico con herramientas de software y otras técnicas. Incluye la selección de tecnología.

Tres métodos de mapeo que reconoce

Prescriptivo

Basado en reglas y recomendaciones normativas.

Volumétrico

Basado en el desempeño requerido en cada zona de riesgo.

Por escenarios

Basado en la simulación de fugas y fuegos específicos.

Marco normativo de referencia

BS 60080:2020IEC 61511ISA-TR84.00.07IEC 60079-29-1 / -2IEC 60079-10-1

Proceso de diseño

6 fases, del peligro a la validación en campo.

Cada fase termina en un entregable concreto. Primero se entiende el riesgo, después se define la filosofía, se evalúa la tecnología, se simula en 3D, se implementa y se valida.

  1. 01.Identificación del peligroMapa de riesgo y línea base del sistema existente.
  2. 02.Filosofía F&GDocumento de filosofía y lógica causa-efecto.
  3. 03.Evaluación de tecnologíaDictamen y especificación de detectores.
  4. 04.Mapeo computacionalModelo 3D y reporte de cobertura.
  5. 05.ImplementaciónAjustes y planos de instalación.
  6. 06.ValidaciónPruebas SAT y plan de gestión del cambio.

Fases 1 a 3

Definición del sistema.

01.

Identificación del peligro

  • Análisis de riesgo (PHA, LOPA) e inventario de los detectores instalados
  • Fluidos: presión, estado y volatilidad
  • Grado de riesgo 1, 2 o 3 por zona, que fija el desempeño requerido
EntregableMapa de riesgo y línea base del sistema existente
02.

Filosofía F&G

  • Método de mapeo: prescriptivo, volumétrico o por escenarios
  • Votación de detectores (1ooN, 2ooN) y su coherencia con la lógica actual
  • Acciones: alarma escalonada y paro de emergencia (ESD)
EntregableFilosofía F&G y matriz causa-efecto
03.

Evaluación de tecnología

  • Gas: infrarrojo de punto, infrarrojo de camino abierto (Open Path), ultrasónico o catalítico
  • Flama: multiespectro IR3 o UV/IR
  • Criterio: se conserva la tecnología instalada que es adecuada al riesgo; se cambia solo si el estudio lo justifica
EntregableDictamen de tecnología y especificación de detectores
04.Fase 4 de 6

Mapeo computacional.

Simulación sobre el modelo 3D para verificar qué detectores ven cada escenario de fuga o incendio, en el sistema existente y en el ajustado.

Modelo 3D de la planta

Obstáculos que alteran la dispersión del gas o bloquean la línea de vista.

Escenarios

Fugas e incendios en los puntos de riesgo, con condiciones de viento y ventilación.

Cobertura

Se identifican detectores redundantes y zonas sin cobertura, y se ajusta número, posición y orientación.

EntregableModelo 3D y reporte de cobertura.

Ver el simulador de cobertura ↑
Ilustración de dispersión de gas en una planta Vista lateral: una fuga en un recipiente genera una nube que el viento arrastra y que se deforma al rodear una estructura. Dos detectores muestran su área de cobertura. La escala de color indica la concentración. VIENTO V-101 C-201 D1 D2 bajaalta concentración Línea punteada: cobertura del detector
Dispersión de gas simulada: la concentración define dónde debe verla un detector.

Ilustración esquemática. No corresponde a una planta real.

Fases 5 y 6

Implementación y validación.

05.

Implementación

  • Ajustes a partir del mapeo: reubicar, agregar o retirar detectores
  • Posición, altura y orientación de cada detector
  • Supervisión en campo para respetar el diseño validado
EntregablePlanos y coordenadas de instalación
06.

Validación

  • Pruebas SAT contra la matriz causa-efecto
  • Gestión del cambio (MoC): el mapeo se revisa ante modificaciones de planta o de peligros
  • Actividad de ciclo de vida, no de una sola vez
EntregableReporte SAT y plan de gestión del cambio

Productos de nuestro aliado técnico

Equipos certificados Karf & Scoot.

El estudio define dónde y con qué tecnología; el equipo se elige después del mapeo, no antes.

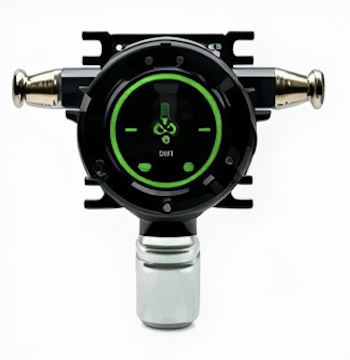

Detector de gas fijo Karf & Scoot GDSFX con pantalla

Serie GDSFX

Detector de gas fijo con pantalla, para gases combustibles y tóxicos.

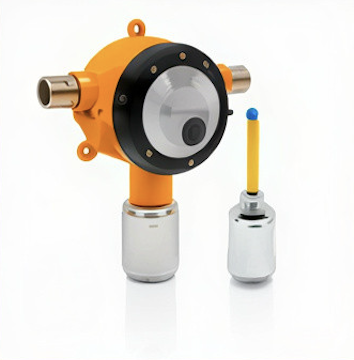

Detector de gas Karf & Scoot GD2G con sensor catalítico

Serie GD2G

Detector de gas para ambientes industriales y áreas clasificadas.

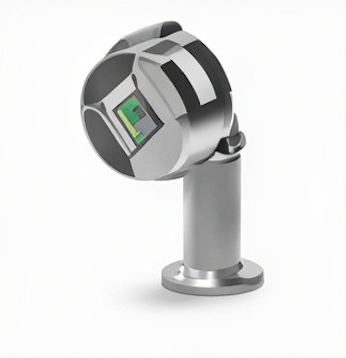

Detector de flama infrarrojo Karf & Scoot

Serie IRT

Detectores de flama infrarrojos para detección temprana de fuego.

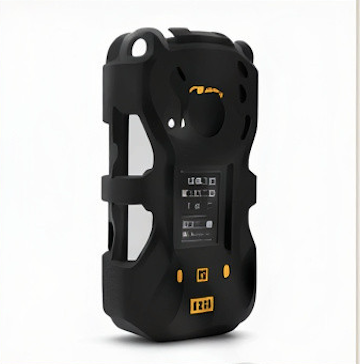

BELLMINI™ portátil y panel GDMP

Detección portátil y panel de control para completar el sistema.

Tecnologías que se evalúan

Gas: infrarrojo de punto, camino abierto (Open Path), ultrasónico, catalítico. Flama: multiespectro IR3, UV/IR. Se conservan los detectores instalados que son adecuados al riesgo; solo se proponen equipos donde el estudio lo justifique.

Detector de gas Karf & Scoot instalado sobre tanques en una planta industrial
Detector instalado en planta industrial

Nuestra alianza

Tecnología internacional, ejecución en México.

Karf & ScootTecnología

Marca de seguridad de procesos de UESTCO. Diseño y manufactura propios de detectores de gas fijos y portátiles, y de detectores de flama. Experiencia en refinación, oil & gas y petroquímica.

2006Fundación
40+Especialistas
800+Proyectos
ATEX / IECExEquipo certificado
TAPIEjecución local

Firma de ingeniería de procesos industriales con base en Monterrey, Nuevo León. Ingeniería, coordinación y ejecución en México, con el respaldo técnico y tecnológico de nuestros aliados.

20+Años de experiencia
100+Empresas han confiado en nuestro método

Alcance

Qué recibe la planta.

Entregables del estudio

  • Mapa de riesgo y línea base del sistema existente
  • Filosofía F&G y matriz causa-efecto
  • Dictamen de tecnología y especificación de detectores
  • Modelo 3D y reporte de cobertura
  • Planos y coordenadas de instalación
  • Pruebas SAT y plan de gestión del cambio

Para arrancar necesitamos

  • Planos de planta y diagramas de proceso (P&ID)
  • Inventario y ubicación de los detectores instalados, si los hay
  • Lista de fluidos y condiciones de operación
  • Área piloto y punto de contacto
  • Normativa interna aplicable
Propuesta

Iniciar con un área piloto de la planta y, con sus resultados, definir el alcance para otras unidades.

Siguientes pasos.

  1. 01.Reunión técnica de alcance
  2. 02.Definición del área piloto
  3. 03.Entrega de información de planta
  4. 04.Propuesta técnico-económica

Preguntas frecuentes

Lo que suelen preguntarnos.

¿Otra duda técnica? La revisamos contigo y con nuestros aliados técnicos de Karf & Scoot.

Hablar con un especialista

¿Aplica si la planta ya cuenta con detectores?

Sí. Se evalúan los detectores instalados contra los estándares aplicables y se define si se requieren más, menos o de otra tecnología. Se conserva lo que cumple y los ajustes se limitan a lo que el estudio sustente. También aplica a plantas nuevas o ampliaciones, en una o varias zonas.

¿Qué método de mapeo se utiliza?

El estándar BS 60080:2020 reconoce tres: prescriptivo (reglas normativas), volumétrico (desempeño requerido por zona) y por escenarios (simulación de fugas y fuegos específicos). El método se define en la fase 2, en conjunto con tu criterio de riesgo.

¿Qué necesito para arrancar?

Planos de planta y diagramas de proceso (P&ID), la lista de fluidos con sus condiciones de operación, un área piloto con su punto de contacto y la normativa interna aplicable.

¿Qué recibo al final del estudio?

Mapa de riesgo y línea base del sistema existente, filosofía F&G con matriz causa-efecto, dictamen de tecnología y especificación de detectores, modelo 3D con reporte de cobertura, planos y coordenadas de instalación, y el reporte SAT con el plan de gestión del cambio.

¿Es necesario cubrir toda la planta de una vez?

No. Proponemos iniciar con un área piloto y, con sus resultados, definir el alcance para otras unidades.

¿Qué pasa si la planta cambia después del estudio?

El estándar trata el mapeo como una actividad de ciclo de vida. Cualquier modificación de planta o de peligros pasa por gestión del cambio (MoC) para revisar que la cobertura se mantenga.

¿Quién ejecuta el estudio?

TAPI aporta la ingeniería, la coordinación y la ejecución local en México. Karf & Scoot, nuestro aliado técnico, aporta la tecnología y respalda la metodología.

Siguiente paso

Iniciemos con un área piloto de tu planta.

Cuéntanos de tu instalación y agendamos una reunión técnica de alcance.
